Seguindo a linha do post anterior, vou tratar sobre uma área mais próxima, o Rio Jacuí. Este Rio possui várias obras de arte ao longo do seu percurso, a maioria construída nas décadas de 50 a 70, especialmente na ditadura militar(1964-1985).
MAPA:

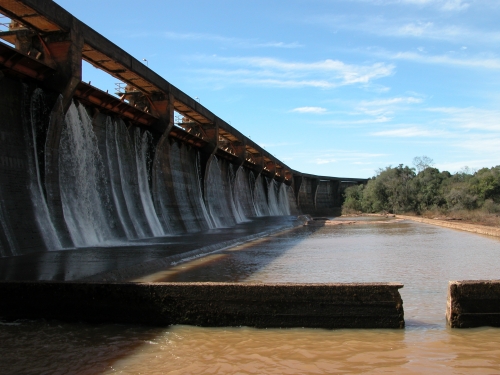

Hidrelétrica Ernestina, Tio Hugo:
Foi a primeira hidrelétrica construída no Rio Jacuí, em 1957. A empresa francesa Campenon-Bernard desenvolveu, na década de 1940, o projeto da barragem de Ernestina, baseando a estabilidade estrutural na moderna técnica do concreto protendido, um caso quase único no Brasil.
A barragem tem 400 metros de extensão, sendo 145m em concreto protendido, e o restante em enrocamento, e 14m de altura, que por sinal é a profundidade do seu reservatório de 40,8km².
A Usina tem capacidade assegurada de 3,6MW em uma turbina tipo Francis, com uma queda d'água bruta de 31 metros.
A represa tem apenas 50cm de espessura em seu topo. A técnica do concreto protendido permitir reduzir drasticamente o uso de cimento, resultando numa estrutura bastante esbelta.
Com o tempo, a represa foi sofrendo os efe itos do tempo, e precisou ser reformada. Isso foi feito durante o governo Yeda Crusius(PSDB):
 |
Vertedouro Antigo:
|
O Vertedouro novo:
Curiosidade: o vertedouro de Ernestina sofria de problema semelhante ao da Usina de Kariba, na Zâmbia, que forma o maior lago artificial do mundo. represa é da década de 50 também, e ameaça cair porque o seu poço de amortecimento, originalmente com 10 metros de profundidade, hoje está com 90 metros, e já pegando as fundações da represa:
Visão em 3D do fundo da represa, destacando a profundíssima cratera:
Ponte da BR-386, Tio Hugo:
Esta ponte é a primeira a cruzar o Rio Jacuí, então apenas um pequeno mas caudaloso rio:
A ponte tem 70m e cerca de 5 metros de altura. O Rio deve ter 2 metros no máximo de profundidade, quando muito.
Ponte da RS-332, em Espumoso
Esta ponte possui aproximadamente 115 metros de comprimento e 8 metros de altura. O Jacuí já é bem mais largo no local, e tem 6 metros de profundidade.
Usina Hidrelétrica de Passo Real, Salto do Jacuí
A UHE Passo Real forma o maior reservatório hidrelétrico do RS. Concluída em 1973, a represa inunda 24.882ha, sob profundidades de até 56m próximo à usina.
A potência instalada é de 158MW, com dois geradores.

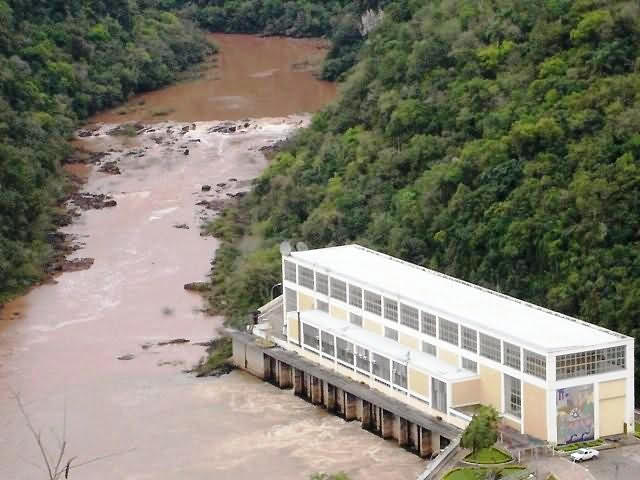

UHE Leonel Brizola, Salto do Jacuí
Esta usina, construída em 1962, está localizada a apenas 7km de Passo Real. Uma característica do rio Jacuí nessa região foi o intenso aproveitamento hidrelétrico do mesmo.
A capacidade de geração é de 180MW, e a água é levada por uma tubulação forçada com bacia de alívio com 1200 metros de comprimento.
A água provém da barragem Maia Filho, que tem 431 metros de comprimento, e 24 metros de altura. O lago possui profundidades de até 30 metros à montante da barragem, enquanto à jusante a profundidade chega a 3 metros, ou 10 metros com as comportas abertas.
UHE Itaúba, em Estrela Velha
Itaúba foi concluída em 1978 e tem potência de 500MW. A barragem tem 97 metros de altura, e é do tipo enrocamento com núcleo de argila. A represa é auxiliada por outro enrocamento de 80 metros de altura, que bloqueia o curso original do Rio Jacuí.
As profundidades no reservatório podem chegar a 110 metros em alguns pontos. No vertedouro, mais de 30 metros.
UHE Dona Francisca, Dona Francisca
A UHE de 125MW ficou pronta em 2001. A barragem é do tipo concreto compactado a rolo, e tem 610 metros de comprimento. A altura é de 51 metros, e a profundidade do reservatório pode chegar a 60 metros em alguns pontos.
Ponte da RS-348, Dona Francisca
Já na área de planície do Jacuí, esta é a primeira ponte, provavelmente construída nos anos 80. Ela tem 300 metros de comprimento e 10 metros de altura, e dá acesso ao município de Dona Francisca. O rio tem aproximadamente 4 metros de profundidade.
Ponte da BR-287, Agudo
A ponte original, feita nos anos 70, caiu em janeiro de 2010, vitimando 7 pessoas. O Jacuí possui neste ponto aproximadamente 5 metros de profundidade.
A ex-governadora Yeda Crusius(PSDB) autorizou a construção de uma nova ponte no mesmo local, agora adaptada ao novo regime hidrológico do Jacuí, com pilares mais resistentes e maior espaço de passagem da água. A obra foi feita em tempo recorde e inteiramente custeada pelo Estado.
Ex-governadora vistoria o que sobrou da antiga ponte:
Ponte-eclusa do Fandango, Cachoeira do Sul
A ponte tem 550m de comprimento, 15 metros de altura e foi concluída em 1961. De engenharia francesa, foi a segunda maior deste modelo em extensão no mundo na época.
A eclusa que a ponte possui tem 15 metros de largura, 85 de comprimento, e 10 metros de profundidade. O rio, junto ao "vertedouro", tem mais de 5 metros de profundidade, em águas revoltas.
Barragem-eclusa Anel de Dom Marco, Rio Pardo
Esta eclusa foi construída nos anos 60 para permitir a navegação até Cachoeira do Sul. Ela tem 120 m de comprimento, 17 m de largura e três metros de profundidade, embora no trecho do rio possa superar os 10 metros.
Esta ponte tem 647m e foi construída no começo da década de 90. A ponte antiga foi derrubada por uma embarcação desgovernada.
O rio Jacuí possui correnteza extremamente forte neste ponto e grandes profundidades, superando os 30m.
Outra eclusa que permite navegar no Jacuí até Rio Pardo. Tem 120 m de comprimento, 17 m de largura, e 3 m de profundidade, chegando a 10 m no vertedouro.
Ponte da BR-471, Rio Pardo
Esta ponte tem 647m e foi construída no começo da década de 90. A ponte antiga foi derrubada por uma embarcação desgovernada.
O rio Jacuí possui correnteza extremamente forte neste ponto e grandes profundidades, superando os 30m.
Eclusa de Amarópolis, Santo Amaro do Sul
Ponte da RS-401, São Jerônimo
Não consegui muita informação sobre esta ponte, ela aparentemente foi feita na década de 90 também. O Jacuí possui um canal de 7 metros de profundidade no vão central da ponte.
Travessia Régis Bittencourt
O complexo de 4 pontes e 7 quilômetros foi concluído em 1958, até hoje é a única ligação de Porto alegre com o sul do Estado:
Ponte Getúlio Vargas, Porto Alegre
Nova ponte, que está saindo a ritmo de tartaruga:
Ponte do Canal Furado Grande, Porto Alegre
A segunda ponte da travessia, possui 344 metros de comprimento e 15m de altura. O canal que passa ali tem cerca de 11 metros de profundidade. Também foi concluída em 1958.
Ponte do Saco da Alemoa, Porto Alegre
Ponte do rio Jacuí, Porto Alegre
Ponte da Ilha da Pintada, Porto Alegre
Esta pequena ponte liga a ilha ao continente. Tem 50 m de comprimento, 1,5m de altura, e o canal abaixo tem 2 m de profundidade máxima.
*Post atualizado em 10/01/2022, informações sobre as profundidades nas pontes da travessia Régis Bittencourt estavam incorretas, confira aqui a carta batimétrica
